井式碳氮共滲爐
設備介紹
井式碳氮共滲爐由爐殼、爐襯、爐蓋升降機構、真空密封風機、馬弗罐及加熱元件等組成。爐殼為圓形，它由鋼板及型鋼焊接而成。爐襯是由0.6g/cm3 高強度超輕質微珠真空球耐火磚、硅酸鋁超長纖維、膨脹保溫粒料等砌筑而成的爐襯結構。真空密封風機裝在爐蓋上，它可以攪拌馬弗罐中的氣氛使之成 分均勻，同時使?fàn)t溫趨于均勻。滲碳爐的爐體外壁下部設有支座，支座正上方的爐體外壁上設有多個軸套，支座上固定有絲桿升降機構，該絲桿升降機構的上部通過壓力軸承與升降軸的底端連接，升降軸貫穿多個軸套且與軸套滑動配合，升降軸的軸線與爐體的軸線平行，升降軸的頂端垂直連接有搖臂桿，搖臂桿的另一端與電機殼體固定連接，該電機殼體通過電機支座與爐蓋固定連接，電機的輸出軸穿過爐蓋與風葉固定連接，搖臂桿的末端設有手柄。

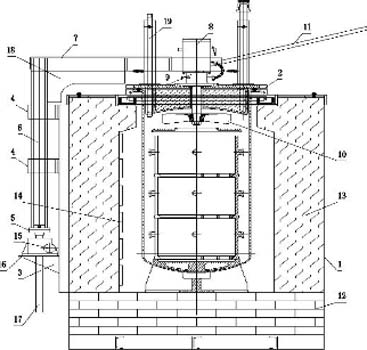

上圖為井式碳氮共滲爐結構圖
井式碳氮共滲爐的爐蓋上的三個管子都有水冷套， 以便進入三個管子中的氣體快速冷卻，馬弗罐的作用是維護爐壓，保證滲碳或碳氮共滲的正常進行，它由耐熱鋼制成。碳氮共滲爐配有冷卻桶，用來存放處理后的零 件，爐蓋處設有砂封槽。
