精品久久久久久无码国产,亚洲熟妇色xxxxx欧美老妇y,男女超爽视频免费播放,天天影视色香欲综合久久,放荡的闷骚娇妻h,精品欧美乱码久久久久久1区2区,精品少妇一区二区三区视频,中文字幕av在线一二三区,久久av无码精品人妻出轨,日韩精品成人一区二区三区

<small id="wmkya"></small>
<fieldset id="wmkya"><menu id="wmkya"></menu></fieldset>
  • <strike id="wmkya"><input id="wmkya"></input></strike>
    <strike id="wmkya"><input id="wmkya"></input></strike>
  • <tfoot id="wmkya"></tfoot>
    <ul id="wmkya"><sup id="wmkya"></sup></ul>


    <strike id="wmkya"></strike>
        背景

        滲碳淬火處理工藝對材料組織的影響

        時間: 2024-05-29 15:32:56 瀏覽次數(shù):
        滲碳淬火處理工藝主要有兩種:一種是在930℃進行規(guī)定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加
               滲碳淬火處理工藝主要有兩種:一種是在930℃進行規(guī)定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加熱淬火工藝,即齒輪滲碳后先空冷或爐冷到室溫,然后再重新加熱到奧氏體化溫度保溫后在油中淬火,采用此種工藝工件變形大,工序多,制造周期長,成本高。

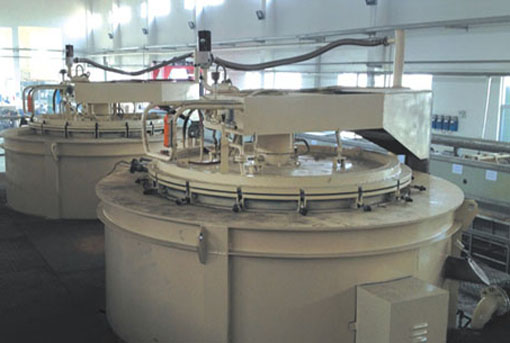

        井式滲碳爐
        直接淬火與重新加熱淬火相比容易出現(xiàn)以下問題:工件表面硬度略低;滲層中殘留奧氏體量多;表面晶粒粗大。滲碳提高了零件表面層的含碳量,而表面以及心部的組織性能須經(jīng)適當?shù)臒崽幚韥韺崿F(xiàn)。根據(jù)零件材料和性能要球不同,滲碳后可以運用多種熱處理方法。
        快速淬火爐
        ①直接淬火法:直接淬火是指零件滲碳后,隨爐降溫或出爐與冷到高于Ar1或Ar3溫度(一般為780~850℃)后直接淬火,淬火后再在150~200℃回火2~3h。
        隨爐降溫或出爐預冷的目的是為了減少淬火變形與開裂。同時還能使高碳的奧氏體析出部分碳化物而提高表面硬度。滲碳后直接淬火法操作簡單、成本低、效率高,還可以減少淬火變行及表面氧化脫碳。缺點是熱處理后組織較粗、性能較差。直接淬火法適用與本質細晶粒鋼,如20CrMnTi、20CrMn、20MnB等制成的零件。

        ②一次淬火法:零件滲碳后隨爐冷卻或出爐坑冷至室溫,然后重新加熱到淬火溫度進行淬火和低溫回火的處理方法,稱為一次淬火法。
        一次淬火后的加熱溫度根據(jù)鋼種和性能要球而定。合金鋼滲碳后的淬火我惡毒選擇稍高于心部組織的Ac3溫度(850~900℃),使心部組織細化,并獲得心部低碳馬氏體組織,保證較高的心部強度。對于碳素鋼則選擇在A­c1~Ac3之間(約820~850℃)。對于一些心部強度要求不太高,只要求表面耐磨性好的工件如量規(guī)、樣板等,則宜選在略高于Ac1(770~820℃)的溫度。

               滲碳工序工藝:滲碳淬火+冰冷處理+一次低溫回火+二次低溫回火+拋丸處理。根據(jù)前期試驗結果,18CrNiMo7-6材料試塊金相組織馬氏體及殘留奧氏體為4級,為了得到更好的金相組織,此次試驗中對18CrNiMo7-6材料滲碳直接淬火工藝略做調整,主要是降低強滲、擴散期碳勢,其中強滲期碳勢由原來的1.1%調整至1.05%,擴散期碳勢由原來的0.75%調整至0.7%,其他工藝參數(shù)不變。20CrNi2MoA材料則執(zhí)行原試塊滲碳直接淬火工藝參數(shù)。
        滲碳淬火處理工藝對材料組織的影響

        Copyright ? 丹陽市電爐廠有限公司 版權所有 www.cdnetion.com


        全國服務電話:18112840006 郵箱:18912840006@189.cn
        公司地址:江蘇鎮(zhèn)江丹陽市開發(fā)區(qū)開發(fā)大道168號

        臺車爐,回火爐,退火爐

        欧洲无码一级毛片无遮挡| 国产精品激情| 国产精品女同久久久久电影院| 青娱乐极品视觉盛宴国产视频 | 后入内射欧美99二区视频| 免费黄网站久久成人精品| 亚洲精品熟女av影院| 亚洲无人区乱码中文字幕能看| 亚洲av永久无码精品漫画| 无码午夜人妻一区二区三区不卡视频| 国产手机在线αⅴ片无码| 亚洲国产av一区二区三| 风韵人妻丰满熟妇老熟女视频| 亚洲av永久无码精品放毛片| 福利片福利一区二区三区| 一区二区在线亚洲av蜜桃| 麻豆精品国产免费av影片| 国产一区二区精品久久岳| 精品无码人妻一区二区三区| 伊人色网站| 中文字幕亚洲精品高清| 人妻少妇哀求别拔出来| 国产卡一卡二卡三| 亚洲欧美精品91| 中文字幕av久久激情亚洲精品| 草逼短视频免费看m3u8| 全免费a敌肛交毛片免费| 狠狠人妻久久久久久综合| 亚洲愉拍自拍视频一区| 日韩有码中文字幕在线观看| 免费人成再在线观看视频| 国模精品无码一区二区二区| 亚洲av人片在线观看调教| 青青草免费在线视频久草| 亚洲av无码成人精品区狼人影院| 9lporm自拍视频区| 亚洲欧洲综合有码无码| 在线人妻va中文字幕| 久久人妻少妇嫩草av| 亚洲av无码一区二区三区网站| 国产在线观看精品一区二区三区 |
